Penunjuk Arah di ITB

Berikut ini beberapa penunjuk arah di kawasan Oktagon-TVST ITB

Penunjuk arah di ITB: Lab Fisika Dasar, Teknik Geofisika, Perpustakaan Pusat
Penunjuk arah di ITB: Lab Fisika Dasar, Teknik Geofisika, Perpustakaan Pusat



Penunjuk arah ITB: Oktagon, Lab kimia dasar, TVST, Zona Transisi
Penunjuk arah ITB: Oktagon, Lab kimia dasar, TVST, Zona Transisi

Bagi yang sudah lama di ITB, papan penunjuk arah ini tidak perlu, namun bagi pengunjung nampaknya penunjuk arah ini cukup berguna.

Akses Point D-LINK DIR-600M

Akses Point D-LINK DIR-600M



Penampakan bagian atas
Penampakan bagian atas
Penampakan bagian bawah
Penampakan bagian bawah



Close up keterangan di bagian bawah
Close up keterangan di bagian bawah

Detail:

  • Default router settings: IP 192.168.0.1
  • User name “Admin”
  • Password: “” (leave the field blank)



Power supply untuk akses point DIR-500M
Power supply untuk akses point DIR-500M

Keterangan power supply:

  • Switching Adapter, (artinya menggunakan teknologi DC-DC converter yang lebih efisien dibandingkan series-regulator).
  • Model S06A13-120A050-P4, (entah apa maksudnya kode yang sedemikian panjang).
  • Input 100V-240V 50/60 Hz
  • Max 0.3 A
  • Output 12V 0.5A
  • Shenzen Gongjin Electronics Co Ltd.
  • MADE IN CHINA

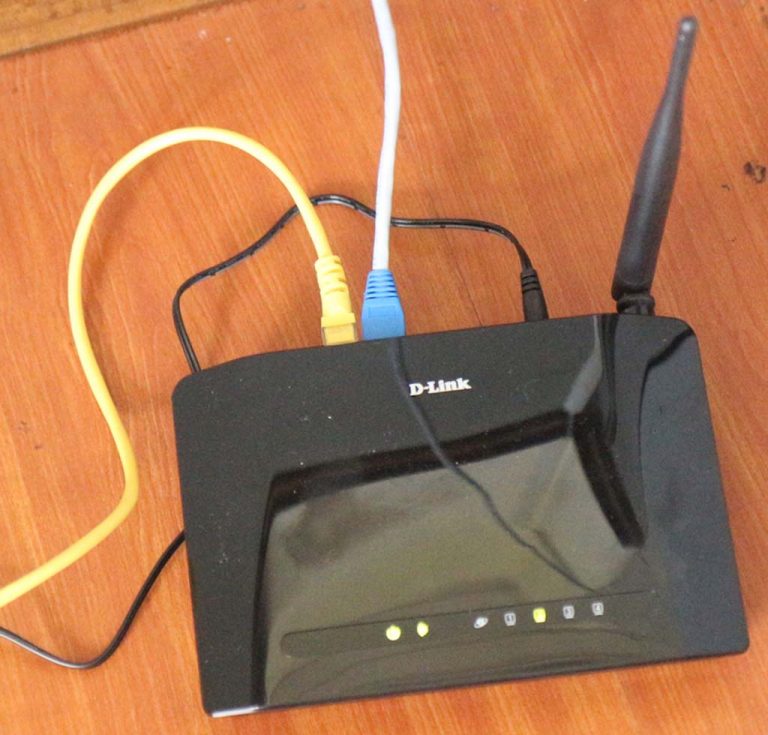

Akses point sedang bekerja
Akses point sedang bekerja



Website Dlink: http://www.dlink.com/uk/en/home-solutions/connect/routers/dir-600-wireless-n-150-home-router

Analisa Foto Munculnya Bara Api di Yaman

Baru saja melihat sebuah status di facebook yang menyebutkan tentang ‘Munculnya Bara Api di Yaman’. Bara api Yaman ini disebutkan dalam hadis, namun dalam tulisan ini saya tidak ingin membahas hadis tersebut. Yang saya mau bahas adalah foto yang dipakai pada artikel tersebut.

bara-api-yaman-Screenshot_1
Screenshot status di facebook tentang ‘MUNCULNYA BARA API DI YAMAN’

Pada foto tersebut ada 2 foto yang dipakai sebagai ilustrasi, sebagai berikut:

foto-11215171_966933286679139_8906497307974601767_n

foto-12072714_966933366679131_160982227122805249_n

Dari hasil pencarian dengan images.google.com, didapatkan bahwa foto-foto tersebut adalah tentang sebuah tempat di Turkmenistan, bukan di Yaman.

Kawah Darvasa di Turkmenistan
Kawah Darvasa di Turkmenistan



Sumber foto: https://en.wikipedia.org/wiki/File:Darvasa_gas_crater_panorama.jpg

Sumber asli foot dari flickr: https://www.flickr.com/photos/tormods/6269124988/in/photolist-bgfMf4-axYUrS-asN2QD/

Tempat itu adalah sebuah sumur gas yang runtuh dan kemudian gasnya dibakar.

Sumber: https://en.wikipedia.org/wiki/Door_to_Hell

Foto berikutnya dengan mobil parkir juga berasal dari flickr https://www.flickr.com/photos/marthaenpiet/8213663031/



"The door to Hell" in Darvaza, Turkmenistan
“The door to Hell” in Darvaza, Turkmenistan



Kesimpulan: foto-foto tersebut adalah foto sumur gas di daerah Darvasa Turkmenistan, yang runtuh pada tahun 1971 dan kemudian gasnya dibakar. Api di sumur tersebut masih menyala sampai sekarang.

Kipas Angin Meja Sekai HFN 650

Kipas angin Sekai HFN 650 sangat kecil, cocok untuk ditaruh di meja, atau untuk keperluan-keperluan yang tidak perlu kipas besar.

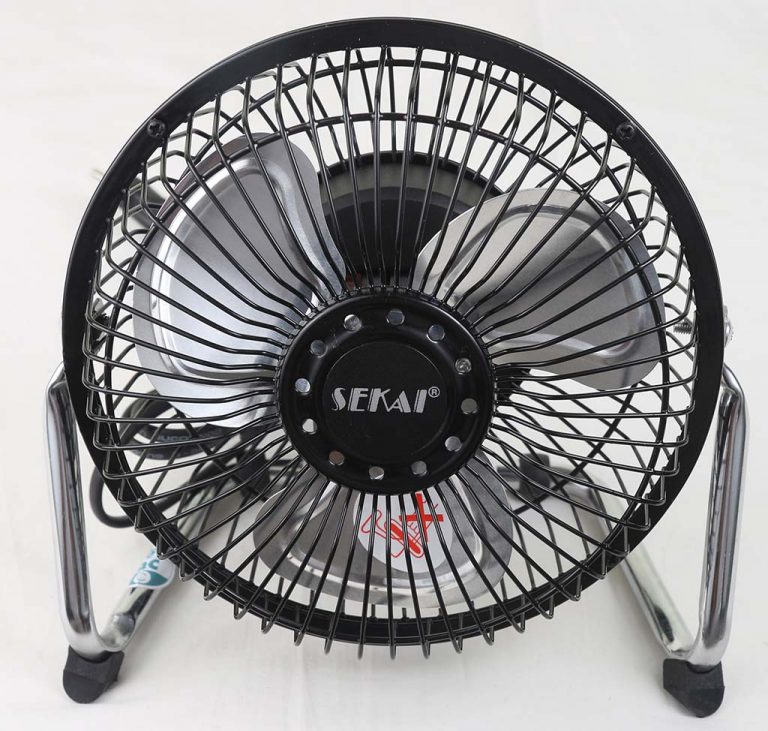

Tampak depan kipas angin Sekai HFN 650
Tampak depan kipas angin Sekai HFN 650



Tampak belakang kipas angin Sekai HFN 650
Tampak belakang kipas angin Sekai HFN 650

Kipas angin ini mempunyai 2 setelan kecepatan: rendah dan tinggi. Pada kecepatan rendah, konsumsi dayanya adalah 10 watt, sedangkan pada kecepatan tinggi konsumsi daya adalah 13 watt.

Pengukuran daya kecepatan rendah pada 206 volt
Pengukuran daya kecepatan rendah pada 206 volt



Pengukuran daya kecepatan tinggi pada 206 volt
Pengukuran daya kecepatan tinggi pada 206 volt



PETUNJUK PENGGUNAAN KIPAS ANGIN MEJA
MODEL HFN 650

Kipas angin Sekai HFN 650
Kipas angin Sekai HFN 650

Bacalah petunjuk penggunaan ini dengan teliti, sebelum anda menggunakan kipas angin SEKAI

PT. TRIPACIFIC ELECTRINDO

Jl. Industri Raya III Blok AC No. 10, Bunder RT. 12/02 Cikupa – Tangerang http://www.sekaihome.com

Nama-nama Bagian

Nama-nama bagian kipas angin Sekai HFN 650
Nama-nama bagian kipas angin Sekai HFN 650

Keterangan:

A. Sekrup baling-baling.
B. Sekrup Jala pelindung.
C. Jala pelindung depan.
D. Baling-baling.
E. Motor.
F. Jala pelindung belakang.
G. Kabel listrik.
H. Pipa tumpu.

Perhatian: Jangan pasang baling-baling Terbalik, sekrup ada di posisi belakang.

Diagram pengkawatan
Diagram pengkawatan

Spesifikasi Kipas Sekai HFN 650

Tabel Spesifikasi

Tegangan (volt) Frekuensi (Hz) Ukuran kipas (inch) Putaran per menit (rendah) Putaran per menit (tinggi)
220 50 6 1800 2100

Petunjuk Keselamatan

  1. Kipas angin ini beroperasi dengan menggunakan tegangan 220 V ~ 50 Hz.
  2. Untuk menghindari bahaya, jika kabel listrik rusak maka haras diganti dengan kabel listrik yang disediakan oleh agen serviskami.
  3. Jangan mengarahkan angin dari kipas langsung ke tubuh anda secara terns meneras dalam waktu yang lama, terutama untuk orang sakit, bayi yang barn lahir dan orang lanjut usia.
  4.  Jangan memasukkan jari tangan atau benda lain ke dalam jala pelindung karena jari tangan dapat terluka dan baling-baling akan rusak.
  5. Jangan menyemprotkan bahan kimia karena dapat menyebabfeiu kerasakan dan perabahan bentuk dari bagian yang terbuat dari bahan plastik.
  6. Jangan menggunakan kipas angin pada !-    Ruang dengan suhu diatas 40° C-    Tempat yang kelembabannya tinggi

    –    Tempat yang terkena air atau dekat api

    –    Tempat yang terdapat bahan kimia dan berdebu

  7. Jangan memasang kabel listrik ke stop kontak yang sudah rusak atau longgar.
  8. Agar sekring pengaman yang ada pada motor tidak putus, jangan mehghidupkan motor tanpa memakai baling-baling dan jangan menahan baling-baling saatberputar.
  9. Pastikan kipas angin sudah dimatikan dan kabel listrik sudah di cabut dari stop kontak, jika kipas angin tidak digunakan, sebefum membcrsihkan atau melakukan perawatan kipas angin..

Cara Pemasangan

  1. Bagian-bagian dari kipas angin ini sudah terpasang semua, sehingga Kipas sudah siap untuk langsung digunakan.

Cara Pemakaian

  1. Hubungkan kabel listrik ke stop kontak.
  2. Tekan tombol kecepatan sesuai dengan besar angin yang diinginkan.
    “0” untuk mematikan.
    “I” untuk kecepatan rendah.
    “II” = untuk kecepatan tinggi.
  3. Arah angin dapat diatur ke atas dan ke bawah, dengan cara mengangkat atau menundukkan jala pelindung.

Cara Perawatan

  1. Sebelum membersihkan kipas angin, pastikan kabel listrik sudah dicabut dari stop kontak.
  2. Gunakan kain lembut yang direndam sedikit sabun untuk membersihkan debu yang menempel pada baling-baling, jala pelindung dan bagian lainnya, kemudian keringkan dengan kain kering danbersih.
  3. Hindari percikan air terhadap komponen-komponen kipas angin.
  4. Jangan menggunakan thinner, bensol, alkohol atau bahan kimia lainnya untuk membersihkan kipas, karena itu bisa menyebabkan perubahan wama dan merusak bahan yang terbuat dari plastik.
  5. Berikan minyak pelumas pada as rotor (motor) pada bagian bearing, agar motor kipas angin bisa tahan lama.
  6. Lakukan perawatan ini secara periodik 3 bulan sekali atau lebih sering tergantung pemakaian.
